Машина дорожная разметочная красками

• небольшие габариты;
• давление краски может достигать 140 бар;
• 600 м² разметки за одну загрузку.

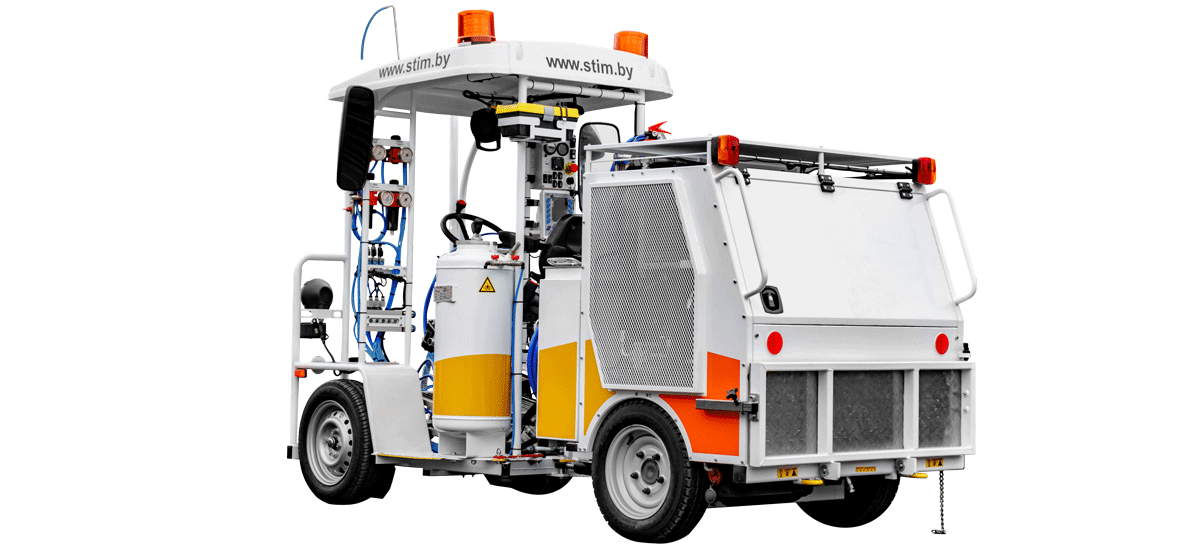

Машина «Контур 300» предназначена для нанесения безвоздушным способом горизонтальной дорожной разметки быстросохнущими красками с использованием световозвращающих стеклошариков. Ее небольшие габариты позволяют проводить работы в черте города без создания помех движению городского транспорта.

Гидравлический привод колес обеспечивает плавный ход машины, опускание и подъем визира с рабочего места оператора дают возможность быстро переводить «Контур 300» из транспортного положения в рабочее и наоборот. Безвоздушный метод нанесения линий разметки, при котором давление краски может достигать 140 бар, позволяет использовать разметочные материалы высокой вязкости (до 150 секунд по чаше Форда №4) с высоким содержанием сухого остатка.

Такие краски быстро сохнут и не растекаются при толстых (до 650 мкм) слоях нанесения. Применение высококачественных комплектующих гарантирует надежность и долгий срок службы оборудования. Одной загрузки разметочного материала достаточно для нанесения 600 м² разметки.

БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:

• центральный блок разметки с тремя парами покрасочных и посыпочных пистолетов;
• выносная кнопка, дублирующая кнопку «Пуск» пульта управления;
• боковой блок разметки справа от машины, без пистолетов;
• пульт управления нанесением разметки;
• педаль, дублирующая кнопку «Пуск» пульта управления нанесением разметки;
• датчик расхода краски;
• ручной пистолет со шлангом длиной 10 м;
• проблесковые маяки на крыше машины;
• фара-искатель для подсветки разметочного блока;
• освещение рабочего места оператора;
• гидропривод подъема-опускания центрального блока разметки;
• гидропривод подъема-опускания визира;
• ручной воздушный пистолет для очистки рабочего оборудования воздухом;
• задняя площадка для подсобного рабочего и дорожных конусов.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:

• джойстик ускоренного выбора программ пульта управления;
• дополнительная четвертая пара покрасочного и посыпочного пистолетов на боковом правом разметочном блоке;
• боковой блок разметки слева от машины, без пистолетов (с опцией «Холодный Спрей-пластик 100:2, внешнее перемешивание» не может быть установлен);
• фотодатчик начала линии (с возможностью установки на любой пистолет);
• знак направления объезда препятствия (700 мм) на поворотном кронштейне;
• удлинитель 50 см для ручного покрасочного пистолета;
• опция «Холодный Спрей-пластик 100:2, внешнее перемешивание», одна линия или опция «Холодный Спрей-пластик 100:2,внешнее перемешивание», две линии.

ХАРАКТЕРИСТИКИ КОНТУР 300:

Тип двигателя

дизельный

Мощность двигателя, кВт

24,5

Мощность двигателя, л.с.

33

Объем двигателя, см³

1123

Класс экологической безопасности двигателя

EU Stage IIIA (TIER 1)

Компрессор

поршневой

Максимальный рабочий уклон дороги, %

20

Максимальный преодолеваемый уклон дороги, %

30

Транспортная скорость, км/ч

12

Ёмкость для стеклошариков, л

60

Ёмкость для стеклошариков, кг

100

Диагональ экрана пульта управления, дюйм

5,7

Количество предустановленных программ

до 24

Вид разметочного материала (основной / опциональный)

краска / спрей- пластик 100:2 (внешнее перемешивание)

Максимальная скорость разметки, км/ч (основной материал / опциональный)

7

Количество разметочного материала, кг

300

Количество отвердителя, л

-

Количество промывочной жидкости, л

-

Объём топливного бака, л

40

Объём масляного бака, л

49

Количество одновременно наносимых линий

2

Количество пистолетов (аппликаторов, экструдирующих головок)

3

Ширина наносимых линий, двойных, мм

до 150

Ширина наносимых линий, одиночных, мм

до 300

Габаритные размеры машины (Длина х Ширина х Высота), мм:

- в рабочем положении

5000х2000х2100

- в транспортном положении

3150х1300х2100

Сухая масса, кг

1300

Снаряженная масса, кг

1410

Полная масса, кг

1900
