Машина дорожная разметочная холодными пластиками

• гидравлический ход с плавно регулируемой скоростью движения;
• дозирование отвердителя в автоматическом режиме;
• быстросъёмные аппликаторы для структурных линий.

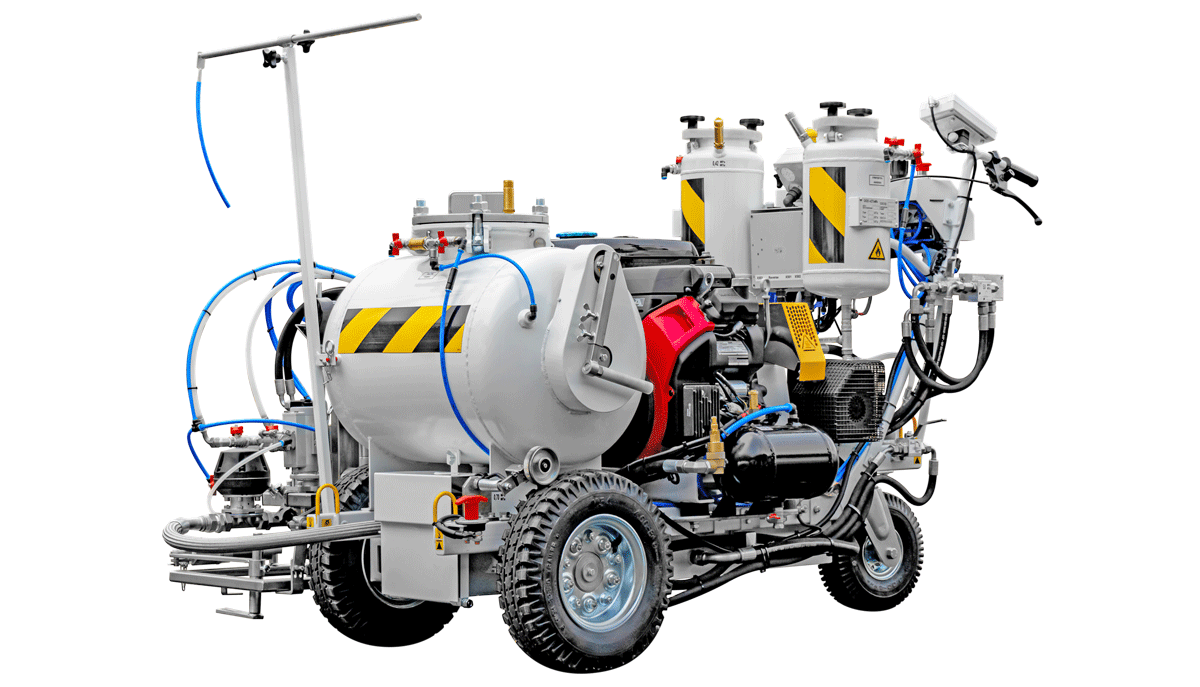

Машина «Контур 90ХП» предназначена для нанесения толстослойной горизонтальной дорожной разметки современными однокомпонентными холодными пластиками с использованием световозвращающих стеклошариков.

Машина может наносить гладкие и структурные линии, управляется идущим за ней оператором. Ход машины – гидравлический, с плавно регулируемой скоростью движения. Разметочный блок оснащен быстросъемными аппликаторами для структурных линий. Гладко-штриховая разметка наносится при помощи волочильных ящиков. Смешивание холодного пластика с отвердителем происходит в динамическом миксере непосредственно перед нанесением линий разметки. Дозирование отвердителя происходит в автоматическом режиме. Расход пластика зависит от типа разметки, вида рисунка структурной разметки и составляет от 1,5 до 6 кг/м².

Разметочный блок с аппликатором и посыпочным пистолетом установлен на правой стороне машины. Промывка миксера и аппликатора производится с пульта оператора и требует минимального внимания со стороны вспомогательного персонала. Непосредственно в процессе нанесения разметки при помощи автоматического посыпочного пистолета с регулируемым диффузором на линию наносятся светоотражающие стеклошарики.

БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:

• один аппликатор для нанесения гладких линий (размер огаваривается при заказе);
• автоматический пистолет для нанесения стеклошариков;
• пульт управления разметкой М21;
• технологический пульт управления машиной;
• ёмкость основного компонента пластика с ручной мешалкой;
• ёмкость для отвердителя пластика;
• ёмкость для промывочной жидкости;
• элементы пневмо- и электроуправления;
• телескопический визир.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:

• фара освещения разметочного блока;
• проблесковый маяк на выдвижной штанге;
• волочильные ящики для гладких линий (10-25) и аппликаторы для структурных линий в диапазоне размеров от 10 до 30 см.

ХАРАКТЕРИСТИКИ КОНТУР 90ХП:

Тип двигателя

бензиновый

Мощность двигателя, кВт

11,5

Мощность двигателя, л.с.

16

Объем двигателя, см³

479

Класс экологической безопасности двигателя

-

Компрессор

поршневой

Максимальный рабочий уклон дороги, %

20

Максимальный преодолеваемый уклон дороги, %

30

Транспортная скорость, км/ч

5

Ёмкость для стеклошариков, л

17

Ёмкость для стеклошариков, кг

28

Диагональ экрана пульта управления, дюйм

-

Количество предустановленных программ

до 7

Вид разметочного материала (основной / опциональный)

холодный пластик

Максимальная скорость разметки, км/ч (основной материал / опциональный)

5

Количество разметочного материала, кг

150

Количество отвердителя, л

10

Количество промывочной жидкости, л

10

Объём топливного бака, л

7,5

Объём масляного бака, л

39

Количество одновременно наносимых линий

1

Количество пистолетов (аппликаторов, экструдирующих головок)

1

Ширина наносимых линий, двойных, мм

-

Ширина наносимых линий, одиночных, мм

100, 120, 150, 200, 240

Габаритные размеры машины (Длина х Ширина х Высота), мм:

- в рабочем положении

3500х1200х1200

- в транспортном положении

2000х1200х1200

Сухая масса, кг

470

Снаряженная масса, кг

480

Полная масса, кг

660
