Машина дорожная разметочная термопластиками

• максимальная производительность оборудования;
• непрерывный разогрев большого количества термопластика;
• всё происходит прямо на машине.

Производительность до 8 тонн/час наносимой разметки

• рабочее место оператора на основе провышленных контроллеров;
• система видеонаблюдения за дорожной обстановкой и процессом нанесения разметки;
• система дистанционного контроля и управления технологическими процессами.

Способность нанесения одновременной разметки двух полос справа и слева от машины.

• рабочие блоки с регулируемым вылетом;
• до 10 км/ч нанесение толстослойной разметки;
• до 15 км/ч нанесение тонкослойной разметки.

В любой момент можно оснастить машину системой "ЛИС", предназначенной для повторения разметки с минимальным участием оператора.

Типы линий, наносимые СТиМ Марк 10Т.

БАЗОВАЯ КОМПЛЕКТАЦИЯ МАШИНЫ:

Блок разметки с гидравлическим выдвижением с левой стороны машины с разметочным блоком 500 мм (10 элементов по 50 мм) для толстослойной разметки, двумя пистолетами для нанесения тонкослойной разметки, пистолетами для нанесения стеклошариков.

Блок разметки с гидравлическим выдвижением с правой стороны машины с разметочным блоком фиксированной ширины, одним пистолетом для нанесения тонкослойной разметки, пистолетом для нанесения стеклошариков.

РАБОЧЕЕ МЕСТО ОПЕРАТОРА:

• пульт управления нанесением разметки М15;
• пульт управления технологическим оборудованием, автономным силовым блоком;
• мониторы системы видеонаблюдения.

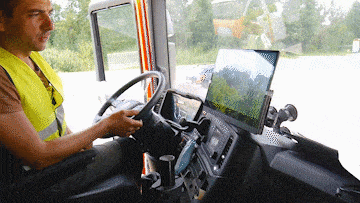

РАБОЧЕЕ МЕСТО ВОДИТЕЛЯ:

Система "Видеомаркер", монитор системы видеонаблюдения и отображения технологических параметров оборудования.

• ёмкости с датчиками массы;
• датчики наличия стеклошариков.

• вакуумная система загрузки стеклошариков;
• манипулятор;
• конвейеры загрузки ёмкостей разогрева и приготовления термопластика.

• маяк балочного типа на кабине машины;
• световое табло в задней части машины;
• габаритные огни на блоках разметки.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ МАШИНЫ:

• беспроводные переговорные устройства;
• знаки "Дорожные работы", "Ограничение скорости 40 км/ч";
• демпферное устройство в задней части машины;

• система "ЛИС" для одного из разметочных блоков;
• рабочее место оператора в кабине машины.

СТиМ Марк 10T - машина дорожной разметки, работает с термопластиком, в том числе спрей-пластиком.

ПРЕИМУЩЕСТВА:

• высокая производительность – до 8 тонн материала в час;
• повышенная безопасность – управление процессом разметки происходит из кабины;
• обратная циркуляция термопластика через разметочный блок во избежание застаивания материала;

• наличие 2-х разметочных блоков в том числе с функцией термоспрей;
• запас материала до 10 тонн;
• возможность работы с материалом 2-х цветов;

• шасси премиум сегмента Scania G 440 B8x4NZ Евро5;
• грузоподъёмностью до 30 т.

ХАРАКТЕРИСТИКИ:

Шасси

Scania G 440 B8x4NZ

Экологический класс шасси

Евро5

Тип топлива шасси

дизель

Колёсная формула шасси

8x4

Манипулятор FASSI F65b:

- максимальный горизонтальный вылет, м

5,6

- грузоподъёмность на максимальном вылете, т

1,2

Метод нанесения линий разметки:

- толстослойных

экструди-
рование

- тонкослойных (спрей термопластик)

воздушный

Скорость нанесения разметки, км/ч:

- толстослойной

до 10

- тонкослойной

до 15

Автономная силовая установка:

- мощность двигателя, кВт

44

- тип топлива двигателя

дизель

- производительность компрессора номинальная (максимальная), л/мин

600 (5000)

Вместимость ёмкостей для расходных материалов, кг:

- для термопластика

2х1000 кг

- для стеклошариков

2х1000 кг

Количество возимого термопластика на накопительной площадке, кг

8000

Количество одновременно наносимых линий разметки:

- с левой стороны машины

2

- с правой стороны машины

1

Максимальная ширина наносимых линий, мм:

- одиночных

300

- двойных

200

Габаритные размеры машины (длина × ширина × высота), мм:

- два блока разметки в рабочем положении

11800 х 4900 х 3950

- в транспортном положении

11800 х 2540 х 3950

Снаряженная масса машины, т

32

Технически допустимая масса машины, т

48
