Машина дорожная разметочная модульная

• для работы одним или группой схожих разметочных материалов;
• нанесение толстослойной и тонкослойной разметки различными методами;
• сменные технологические модули.

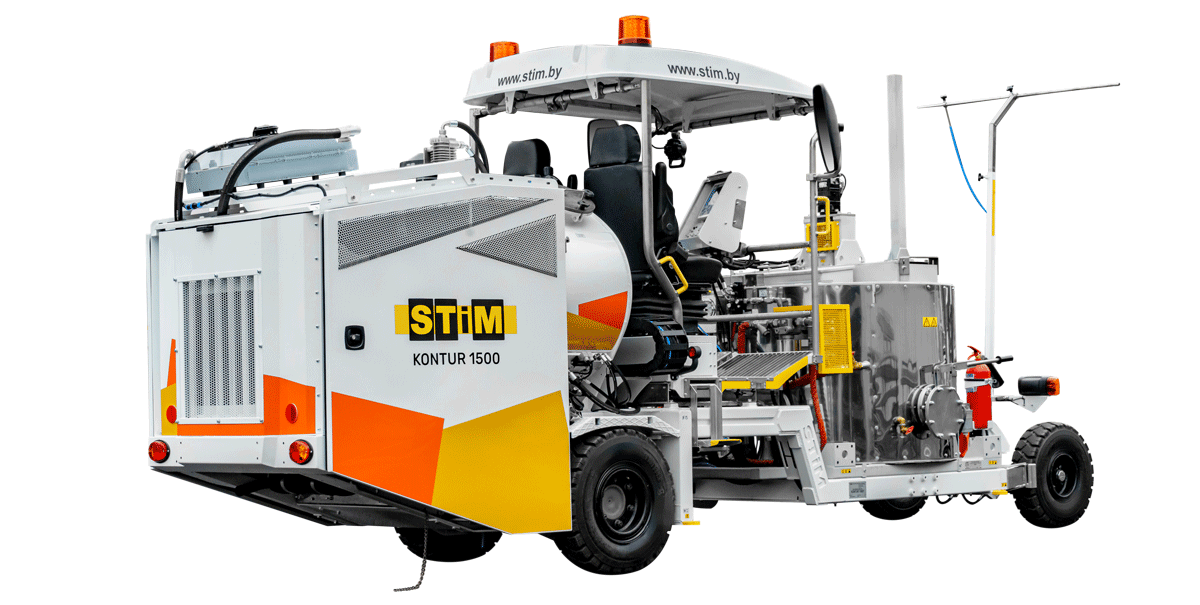

Контур 1500 – основоположник класса модульных машин, представляющих собой базовые самоходные шасси со сменными технологическими модулями. Вид модулей определяет тип используемых разметочных материалов и метод нанесения разметки.

Базовое самоходное шасси состоит из унифицированного рабочего места оператора, силового блока, агрегатов трансмиссии и управления, элементов крепления модулей и разметочных блоков. Для обеспечения нанесения на разметочные линии стеклошариков шасси оборудовано емкостью для стеклошариков с возможностью вакуумной загрузки. Модуль – функционально завершенный узел, предназначенный для работы одним или группой схожих разметочных материалов. Сменные модули обеспечивают нанесение толстослойной и тонкослойной разметки различными методами специализированными разметочными блоками.

Любой модуль, входящий в состав машины, может быть заменен другим непосредственно потребителем. По согласованию с клиентом машина может быть доукомплектована любым дополнительным сменным модулем.

БАЗОВОЕ САМОХОДНОЕ ШАССИ В ОСНОВНОЙ КОМПЛЕКТАЦИИ ОСНАЩЕНО:

• передвижным рабочим местом оператора с двумя сиденьями, жесткой крышей, зеркалами заднего вида, элементами управления машиной;
• пультом управления нанесением дорожной разметки;
• пультом управления силовым блоком;
• гидравлическим рулевым управлением;
• унифицированными элементами подключения потребителей гидравлического масла, сжатого воздуха;
• ёмкостью для стеклошариков;
• элементами светотехники, проблесковыми маяками;
• подсветкой разметочного блока и рабочего места оператора для работы в ночное время;
• механическим визиром с гидравлическим подъемом и опусканием;
• переставляемая щетка для очистки дорожного полотна перед разметочным блоком;
• узлами автоматики и управления;
• поршневым компрессором;
• двумя огнетушителями.

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ ШАССИ:

• знак направления объезда препятствия (700 мм) на поворотном кронштейне;
• кластерный знак направления объезда препятствия (1050х1050 мм, кластер 200 мм);
• винтовой компрессор;
• задняя площадка для подсобного рабочего и дорожных конусов;
• комплект оборудования для нанесения предварительной разметки;
• любая цветовая гамма шасси по RAL.

КОНТУР 1500 Х

Контур 1500 Х предназначен для нанесения толстослойной разметки пластиками холодного нанесения и представляет собой базовое шасси Контур 1500 с модулем холодного пластика. Разметочный блок обеспечивает нанесение гладких и структурных линий шириной 100, 120, 150, 200, 240, 250 или 300 мм. Типоразмер аппликаторов оговаривается при заказе.

МОДУЛЬ ХОЛОДНОГО ПЛАСТИКА «ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ ХОЛОДНОГО ПЛАСТИКА «МХ 1500»

БАЗОВОЕ ОСНАЩЕНИЕ МОДУЛЯ:

• ёмкость для холодного пластика;
• ёмкость для отвердителя;
• ёмкость для промывочной жидкости;
• система дозирования холодного пластика;
• система дозирования отвердителя;
• передвижной разметочный блок для нанесения двух линий;
• мешалка в емкости для холодного пластика с гидроприводом;
• один комплект аппликаторов для нанесения гладких линий (типоразмер оговаривается при заказе, дополнительные аппликаторы заказываются отдельно).

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ МОДУЛЯ:

• дополнительные аппликаторы для гладких и структурных линий (ширина 100, 120, 150, 200, 240, 250, 300 мм).

ХАРАКТЕРИСТИКИ* КОНТУР 1500 Х:

Тип двигателя

дизельный

Мощность двигателя, кВт

74

Мощность двигателя, л.с.

100

Объем двигателя, см³

3800

Класс экологической безопасности двигателя

EU Stage IIIA (TIER 3)

Компрессор

поршневой

Опциональный компрессор****

винтовой

Максимальный рабочий уклон дороги, %

20

Максимальный преодолеваемый уклон дороги, %

30

Транспортная скорость, км/ч

12

Ёмкость для стеклошариков, л

330

Ёмкость для стеклошариков, кг

530

Диагональ экрана пульта управления, дюйм

5,7

Количество предустановленных программ

до 24

Вид разметочного материала (основной / опциональный)

холодный пластик

Максимальная скорость разметки, км/ч (основной материал / опциональный)

8 / 10

Количество разметочного материала, кг

1200

Количество отвердителя, л

50

Количество промывочной жидкости, л

50

Объём топливного бака, л

150

Объём масляного бака, л

100

Количество второго разметочного материала, кг

-

Количество одновременно наносимых линий

2

Количество пистолетов (аппликаторов, экструдирующих головок)

2

Ширина наносимых линий, двойных, мм

100, 120, 150

Ширина наносимых линий, одиночных, мм

100, 120, 150, 200, 240

Габаритные размеры машины (Длина х Ширина х Высота), мм:

- в рабочем положении

8000х2100х2600

- в транспортном положении

5500х2100х2600

Сухая масса, кг

3900

Снаряженная масса, кг

4200

Полная масса, кг

6100

* Приведённые данные носят справочный характер и могут отличаться от фактических

**** Опциональное оснащение, оговаривается при заказе

КОНТУР 1500 К

Контур 1500 К предназначен для нанесения тонкослойной разметки безвоздушным методом красками (эмалями) на основе растворителей с содержанием сухого остатка не менее 70%. Машина состоит из базового шасси Контур 1500 с модулем краски. Модуль краски «Оборудование для нанесения краски «МК 1500».

МОДУЛЬ КРАСКИ «ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ КРАСКИ «МК 1500»

БАЗОВОЕ ОСНАЩЕНИЕ МОДУЛЯ:

• передвижной разметочный блок с двумя парами разметочных и посыпочных пистолетов;
• ёмкость для краски;
• мешалка с гидроприводом;
• насос краски высокого давления;
• фильтр грубой очистки на магистрали подвода краски к насосу;
• фильтр тонкой очистки краски в магистрали высокого давления;
• ручной покрасочный пистолет, шланг 10 м;
• датчик расхода краски;
• система накопления и передачи статистики по GSM с привязкой к координатам по GPS/ГЛОНАСС.

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ МОДУЛЯ:

• удлинитель ручного покрасочного пистолета, 50 см;
• комплект оборудования для разметки взлетно-посадочных полос и рулежных дорожек аэропортов (параметры согласовываются с заказчиком);
• комплект оборудования для нанесения холодным спрейпластиком двух линий, 100:2, внешнее перемешивание.

ХАРАКТЕРИСТИКИ* КОНТУР 1500 K:

Тип двигателя

дизельный

Мощность двигателя, кВт

74

Мощность двигателя, л.с.

100

Объем двигателя, см³

3800

Класс экологической безопасности двигателя

EU Stage IIIA (TIER 3)

Компрессор

поршневой

Опциональный компрессор****

винтовой

Максимальный рабочий уклон дороги, %

20

Максимальный преодолеваемый уклон дороги, %

30

Транспортная скорость, км/ч

12

Ёмкость для стеклошариков, л

330

Ёмкость для стеклошариков, кг

530

Диагональ экрана пульта управления, дюйм

5,7

Количество предустановленных программ

до 24

Вид разметочного материала (основной / опциональный)

краска / спрей- пластик 100:2 (внешнее перемешивание)

Максимальная скорость разметки, км/ч (основной материал / опциональный)

8 / 10

Количество разметочного материала, кг

1360

Количество отвердителя, л

-

Количество промывочной жидкости, л

-

Объём топливного бака, л

150

Объём масляного бака, л

100

Количество второго разметочного материала, кг

-

Количество одновременно наносимых линий

2

Количество пистолетов (аппликаторов, экструдирующих головок)

2

Ширина наносимых линий, двойных, мм

до 200

Ширина наносимых линий, одиночных, мм

до 300

Габаритные размеры машины (Длина х Ширина х Высота), мм:

- в рабочем положении

8000х2000х2600

- в транспортном положении

5500х1350х2600

Сухая масса, кг

4300

Снаряженная масса, кг

4600

Полная масса, кг

6500

* Приведённые данные носят справочный характер и могут отличаться от фактических

**** Опциональное оснащение, оговаривается при заказе

КОНТУР 1500 Т

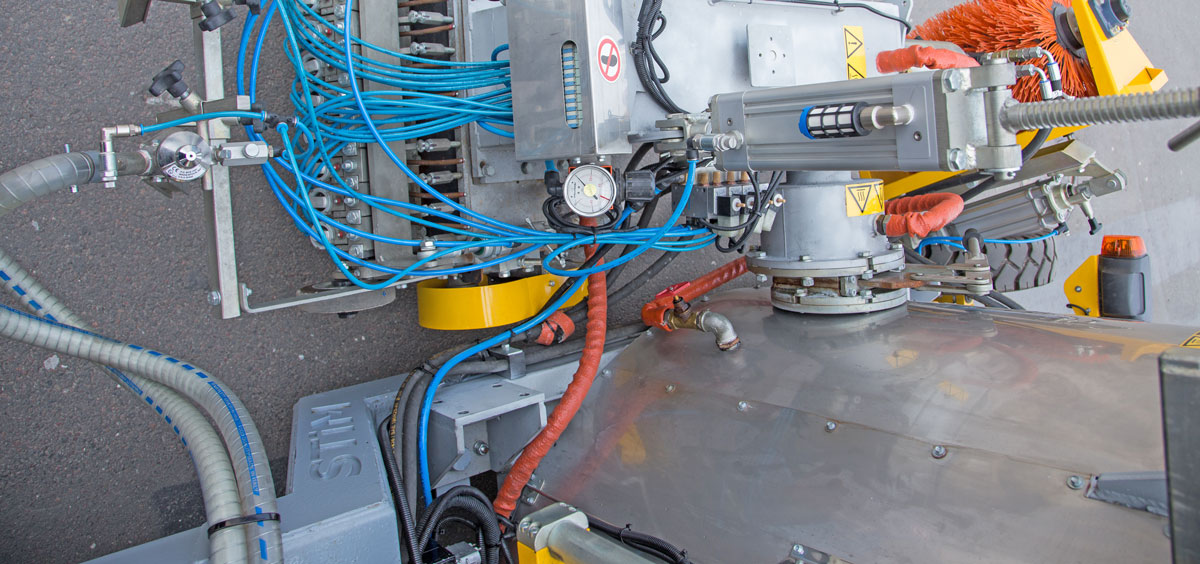

Контур 1500 Т предназначен для нанесения толстослойной разметки термопластиком и состоит из базового шасси Контур 1500 с модулем термопластика.

МОДУЛЬ ТЕРМОПЛАСТИКА «ОБОРУДОВАНИЕ ДЛЯ НАНЕСЕНИЯ ТЕРМОПЛАСТИКА «МТ 1500»

БАЗОВОЕ ОСНАЩЕНИЕ МОДУЛЯ:

• теплоизолированная ёмкость для термопластика;
• мешалка в ёмкости для термопластика, с гидроприводом;
• система циркуляции термомасла;
• система поддержания заданной температуры термомасла и термопластика;
• жидкотопливная горелка;
• сетчатый фильтр в заправочном окне емкости для термопластика;
• разметочный блок для нанесения гладких линий шириной до 500 мм (10×50 мм);
• два пистолета для нанесения стеклошариков;
• ручная газовая горелка;
• бесконтактный термометр.

ОПЦИОНАЛЬНОЕ ОСНАЩЕНИЕ МОДУЛЯ:

• лоток для слива термопластика из ёмкости.

ХАРАКТЕРИСТИКИ* КОНТУР 1500 T:

Тип двигателя

дизельный

Мощность двигателя, кВт

74

Мощность двигателя, л.с.

100

Объем двигателя, см³

3800

Класс экологической безопасности двигателя

EU Stage IIIA (TIER 3)

Компрессор

поршневой

Опциональный компрессор****

винтовой

Максимальный рабочий уклон дороги, %

20

Максимальный преодолеваемый уклон дороги, %

30

Транспортная скорость, км/ч

12

Ёмкость для стеклошариков, л

330

Ёмкость для стеклошариков, кг

530

Диагональ экрана пульта управления, дюйм

5,7

Количество предустановленных программ

до 24

Вид разметочного материала (основной / опциональный)

термопластик

Максимальная скорость разметки, км/ч (основной материал / опциональный)

8 / 12

Количество разметочного материала, кг

1460

Количество отвердителя, л

-

Количество промывочной жидкости, л

-

Объём топливного бака, л

150

Объём масляного бака, л

100

Количество второго разметочного материала, кг

-

Количество одновременно наносимых линий

-

Количество пистолетов (аппликаторов, экструдирующих головок)

-

Ширина наносимых линий, двойных, мм

до 150

Ширина наносимых линий, одиночных, мм

до 500

Габаритные размеры машины (Длина х Ширина х Высота), мм:

- в рабочем положении

8000х2400х2600

- в транспортном положении

5500х2400х2600

Сухая масса, кг

4380

Снаряженная масса, кг

4600

Полная масса, кг

6600

* Приведённые данные носят справочный характер и могут отличаться от фактических

**** Опциональное оснащение, оговаривается при заказе
